BSRB系列接杆支架zolix

BSRB系列接杆支架产品规格详情页

产品说明

• 12.7mm接杆支架专为12.7mm无底座光学接杆配套使用设计

• 插入12.7mm接杆支架的光学接杆可通过内六角滚花头螺钉进行定位与锁紧

• 采用高强度7075-T6航空铝中空内六角滚花头螺钉设计，预载力弹簧与POM头配合紧固接杆

• 接杆支架安装接杆的孔口设计有圆弧凹槽，可与接杆形成双线接触的稳定结构

• 带底座接杆支架底部配置环形磁铁，能在支架紧固前提供足够的吸附力

• 光学接杆可贯穿底座，增大高度调节范围，实现*低光束高度位置

• 接杆支架长度：25mm~150mm可选

• 每种规格配备1件与5件装选择

ZOLIX提供的12.7mm接杆支架包含了带底座式结构支架产品。这种光学接杆支架为安装连接接杆与面包板或光学平台使用。为了提高光学接杆在支架上的安装稳定性，我们在接杆安装贯穿孔上设计有叠加的圆弧凹槽，该结构使得接杆与支架形成稳定的双线接触方式。同时，我们考虑需要经常调整高度的接杆紧固可靠，又要对其结构外观进行保护，因此我们设计采用了内六角滚花头螺钉。该内六角滚花头螺钉为中空结构，设计有预载力弹簧带动POM头来紧固接杆，为此结构我们采用高强度的7075-T6航空铝，但仍需注意锁紧内六角滚花头螺钉的*大力矩不应超过3.2N·m。使用5mm内六角扳手加力紧固螺钉时，为防止力矩过大，建议采用L形内六角扳手，并握住L形短柄处操作。带底座接杆支架利用压块进行锁紧定位，在锁紧前，底座设计有环形磁铁，特别针对在光学平台等带有导磁台面的场景使用，可在压块锁紧前，对光学元件进行预定位。带底座接杆支架为贯穿孔设计，增大接杆的高度调节范围，进而实现*低光束高度位置。该系列产品提供了25mm~150mm长度规格范围可选，并且提供了5件套装的产品选择。

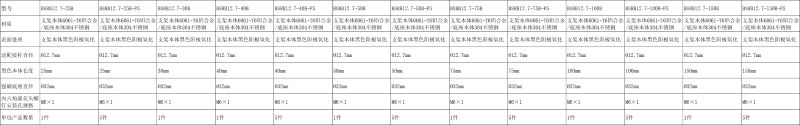

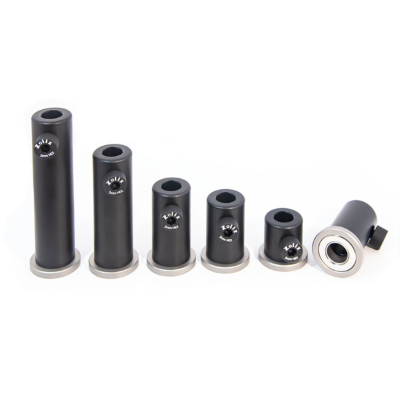

12.7 mm带底座接杆支架

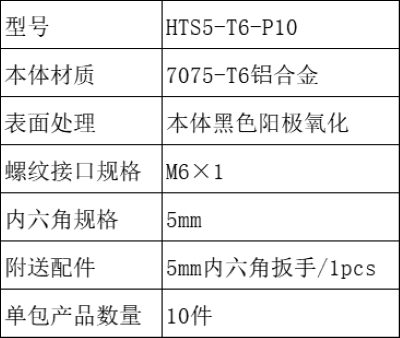

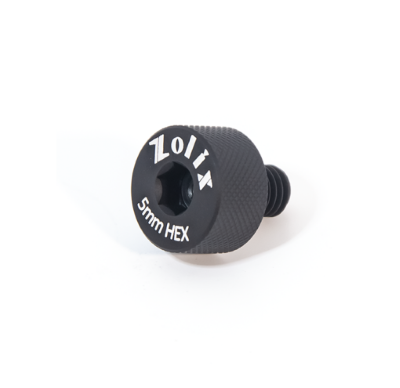

内六角滚花头螺钉
