ZVI-FT系列气浮主动隔振平台

特点：

• 空气弹簧支撑

• 6自由度主动隔振

• 主动隔振带宽低至0.8Hz起

• 台面振动低至VC-G

• 标品负载支持700-7500KG

• 水平向电机峰值推力高达20N

• 总体规格（长、宽、高）多种规格可选

• 核心控制系统全部自研

• 核心部件国产化

技术指标

• 主动隔振带宽：0.8-150Hz

• 台面稳定性：≤±8um

• 传递率：≤-10dB@2Hz，≤-25dB@5Hz，≤-35dB@10Hz，≤-40dB@20Hz

• 水平向电机峰值推力高达1280N

• 系统支持*大功率1500W

• 台面平面度：NTBP：0.02-0.05mm/600mm ×600mm

                      NTBK：0.1mm/600mm×600mm

                      大理石台面：0级、1级、2级、3级可选（GB/T20428-2006）

• 台面厚度：100/200/300mm

• 孔径：可定制孔径

• 孔距：可定制孔距或特殊位置打孔

• 标品单腿*大承载能力：1800Kg

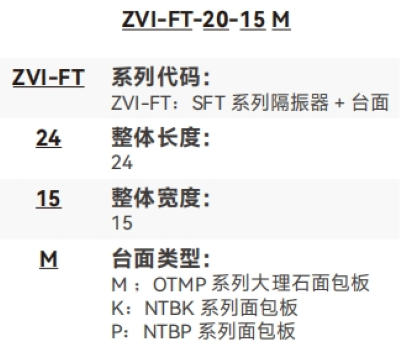

命名规则

‍

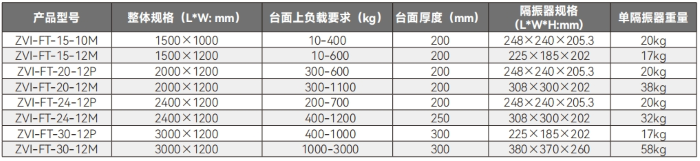

选型表：（M、K、O参考具体台面信息）

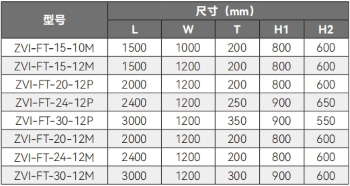

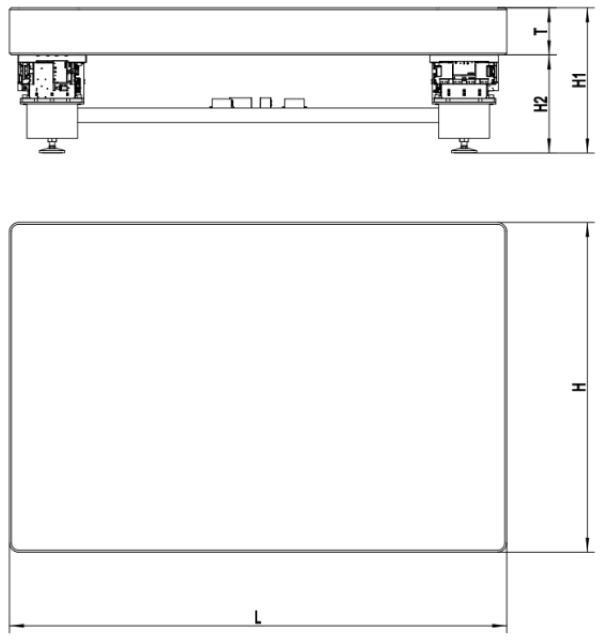

尺寸图：

‍‍
