zolix无底座光学接杆25mm

zolix无底座光学接杆25mm

详细信息

品牌：zolix

型号：-

加工定制：是

25 mm无底座光学接杆产品规格详情页

产品说明

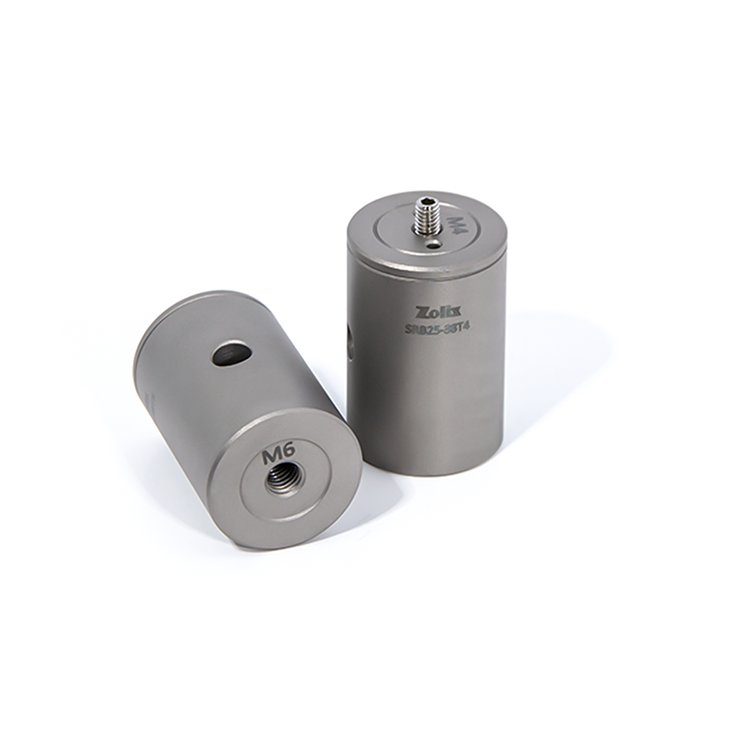

· 直径 25 mm 的一体式光学接杆可作为光机元件的基础支撑部件

· 采用 303 不锈钢制造，表面喷砂钝化处理后有极佳消光效果

· 光学接杆顶部 M4 或 M6 螺纹孔两种系列可选

· 光学接杆顶部包括2个Ø2mm 定位销孔，可用于对光机元件的精准定位安装

· 光学接杆本体外圆中心径向具备1个Ø6mm 贯穿孔，可用于其安装在面包板或光学平台等产品上加力锁紧或拆卸使用

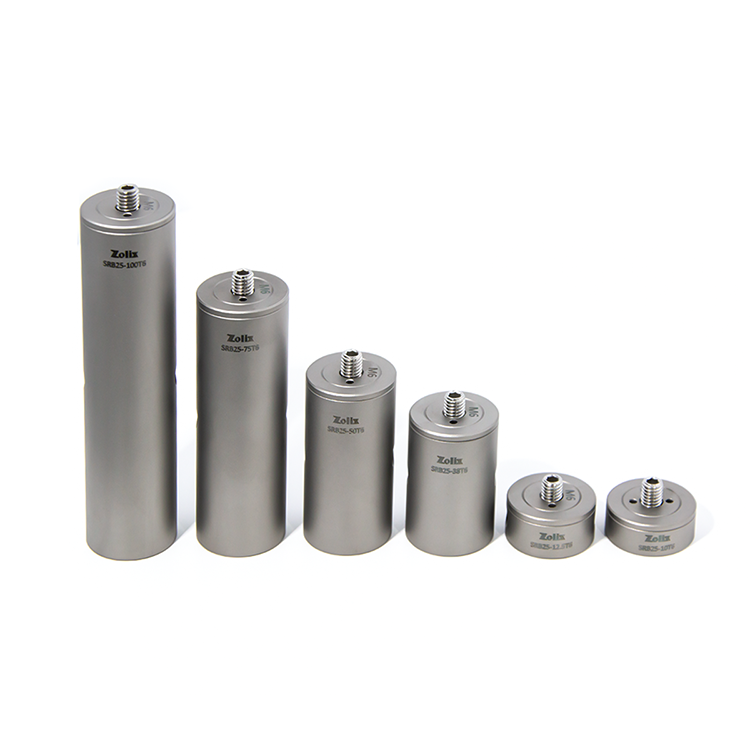

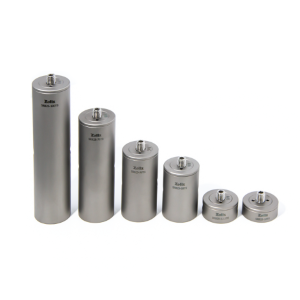

Z0LIX 提供的 25mm 无底座光学接杆采用 303 不锈钢实心结构一体式设计，具备极佳的强度与刚度，表面经过细腻砂化及钝化处理，具备极佳的消光效果。其光学接杆常用于光机元件构成系统的基础支撑部件，是光机械中使用较多的基础产品。我们提供的 25mm 无底座光学接杆包括顶部 M4 和 M6螺纹孔的两个系列类型，其中顶部 M4 螺纹孔系列接杆长度范围在 12.5mm~300mm，顶部 M6 螺纹孔系列接杆长度范围在 10mm~500mm。两个系列的光学接杆长度低于20mm的，其安装孔均为贯穿孔。底部均为M6 螺纹孔，顶部与底部的安装螺纹孔可用于连接光机元件与平台。同时我们考虑到一些光学调整架需保持光轴中心相对接杆位置固定，我们在顶部设计了2个2mm 定位销孔，可用于对光机元件的精准定位安装。光学接杆与面包板或光学平台的安装可使用底部 M6 螺孔连接，并使用接杆径向φ6mm 贯穿孔配合内六角扳手等工具进行锁紧或拆卸。

型号	材质	表面处理	长度	外径规格	顶部螺纹孔规格	底部螺纹孔规格	平行度	垂直度	附送螺钉规格/数量	顶部定位销孔规格/数量	径向贯穿孔规格
SRB25-12.5T4	303不锈钢	喷砂钝化	12.5mm	Ø25mm	M4贯穿孔	/	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	/
SRB25-20T4	303不锈钢	喷砂钝化	20mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-30T4	303不锈钢	喷砂钝化	30mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-38T4	303不锈钢	喷砂钝化	38mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-40T4	303不锈钢	喷砂钝化	40mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-45T4	303不锈钢	喷砂钝化	45mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-55T4	303不锈钢	喷砂钝化	55mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-60T4	303不锈钢	喷砂钝化	60mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-70T4	303不锈钢	喷砂钝化	70mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-80T4	303不锈钢	喷砂钝化	80mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-85T4	303不锈钢	喷砂钝化	85mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-200T4	303不锈钢	喷砂钝化	200mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-300T4	303不锈钢	喷砂钝化	300mm	Ø25mm	M4	M6	＜20um	＜20um	M4x12内六角紧定螺钉/1个	Ø2mm/2个	Ø6mm
SRB25-10T6	303不锈钢	喷砂钝化	10mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-12.5T6	303不锈钢	喷砂钝化	12.5mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-20T6	303不锈钢	喷砂钝化	20mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-25T6	303不锈钢	喷砂钝化	25mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-30T6	303不锈钢	喷砂钝化	30mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-38T6	303不锈钢	喷砂钝化	38mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-40T6	303不锈钢	喷砂钝化	40mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-45T6	303不锈钢	喷砂钝化	45mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-50T6	303不锈钢	喷砂钝化	50mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-55T6	303不锈钢	喷砂钝化	55mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-60T6	303不锈钢	喷砂钝化	60mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-70T6	303不锈钢	喷砂钝化	70mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-75T6	303不锈钢	喷砂钝化	75mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-80T6	303不锈钢	喷砂钝化	80mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-85T6	303不锈钢	喷砂钝化	85mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-100T6	303不锈钢	喷砂钝化	100mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-200T6	303不锈钢	喷砂钝化	200mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-300T6	303不锈钢	喷砂钝化	300mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-400T6	303不锈钢	喷砂钝化	400mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
SRB25-500T6	303不锈钢	喷砂钝化	500mm	Ø25mm	M6	M6	＜20um	＜20um	M6×16内六角紧定螺钉/2个	Ø2mm/2个	Ø6mm
