原子吸收光谱法测定医疗耗材 （牙科）中的元素含量

随着现代医疗技术的不断发展，牙科医疗耗材的种类和用途也在不断增加。这些耗材中包含的元素种类和含量对于其质量和安全性至关重要。常见的牙科医疗耗材包括牙科填充材料、牙科粘合剂、牙科印模材料、牙科器械等。这些耗材中可能包含的元素有金属元素（如银、汞、钛等）、非金属元素（如碳、氢、氧等）以及放射性元素（如锶、锆等）。通过测定牙科医疗耗材中的元素含量，我们可以了解耗材的性能和安全性，为临床使用提供科学依据。同时，这也有助于推动牙科医疗耗材的研发和生产，提高产品的质量和安全性。

为确保牙科医疗耗材中元素含量的精确测定，可以采用多种先进技术，包括X 射线光谱分析、原子吸收光谱分析、原子荧光光谱分析以及电感耦合等离子体质谱等。这些技术不仅能够快速准确地测定耗材中各种元素的含量，而且为我们提供了可靠的数据支持。其中，原子吸收光谱法因其高灵敏度、高选择性和高精度等特点，在牙科医疗耗材的元素含量测定中得到了广泛应用。本文详细阐述了使用卓立汉光AA-2000 原子吸收光谱法测定牙科医疗耗材中元素含量的方法， 旨在为相关人员提供实用的参考。

AA-2000 原子吸收分光光度计

实验部分

仪器设备

AA-2000原子吸收分光光度计

样品前处理

样品制备：称取约 0.3g 样品（精确到万分之一）于微波消解罐中，缓慢滴加 5mL HNO3，加盖放置过夜。次日旋紧罐盖，置于微波消解仪中，120℃升温时间 5min 恒温时间 5min，150℃升温时间 5min 恒温时间 10min，180℃ 升温时间 5min 恒温时间 20min，冷却后取出，缓慢打开罐盖排气：

A ：测 Pb Cr Cd Ni Mo Cu As 供试液

将溶转移至聚四氟乙烯烧杯中，少量水洗涤 4-5 次。将烧杯置于电热板150℃赶酸至 2~3mL,取下冷却至室温，转移至 25mL 容量瓶，少量水洗涤 4-5 次，用水定容至 25mL，待上机检测。同时做试剂空白。

As 测定：精密吸取空白溶液及供试品溶液各 5.0mL 到 10mL 容量瓶中， 加入盐酸 1.0mL，25%碘化钾溶液 0.4mL，10%抗坏血酸溶液 0.4mL，超纯水定容至刻度，摇匀，密塞。80℃水浴加热 3min。取出冷却至常温，待测。

B：测 Hg 供试液

取消解罐置于沸水浴中加热，挥尽红棕色气体，放冷。少量水转移至 10mL 容量瓶中，加 20%硫酸溶液 2mL，5%高锰酸钾溶液 0.5mL，摇匀，滴加 5% 盐酸羟胺至紫红色恰消失，超纯水定容至刻度。同时制备试剂空白。

将样品编号为 1，2，3, 4，定容在 250ml 容量瓶中，称样量均为 0.2g。

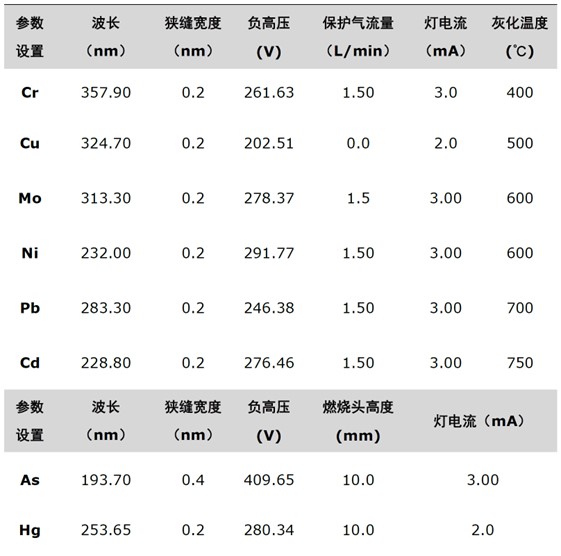

仪器参数

实验结果

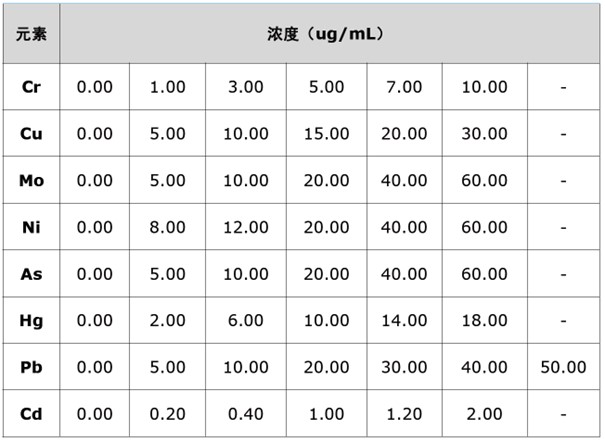

按下表配制各元素的系列标准溶液，待仪器工作稳定后，依次进样，根据浓度和吸光度，绘制标准曲线。

标准曲线

Cr 标准曲线                                 Cu 标准曲线

Mo 标准曲线                                   Ni 标准曲线

 As 标准曲线                                    Hg 标准曲线

Pb 标准曲线                                     Cd 标准曲线

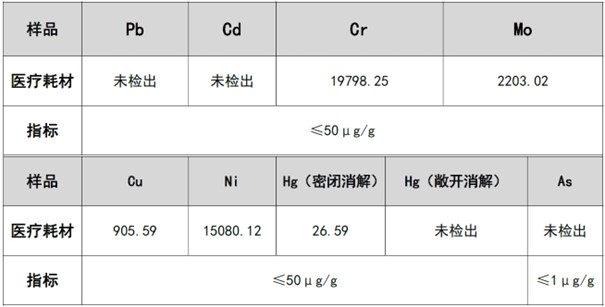

分析结果

实验总结

本文建立的基于卓立汉光AA-2000 原子吸收光谱法的牙科医疗耗材元素含量测定方法，为牙科医疗耗材的质量控制提供了一种快速、准确、简便的方法。该方法的应用，有助于提高牙科医疗耗材的质量和安全性，保障患者的健康和利益。同时，也为相关人员的工作提供了有益的参考和借鉴。
