量子效率测试系统科普：工作原理、应用案例及产品推荐

2025-09-12 10:31:32 来源：bjzolix

光谱响应度测试系统是一种用于精确测量光电探测器（如光电二极管、CMOS 图像传感器、红外探测器等）在不同波长光照射下，输出电信号与入射光功率之间对应关系的专用测试设备。其核心目标是量化探测器对 “特定波长光” 的敏感程度，为光电器件的性能评估、选型、研发优化提供关键数据支撑。

一、核心概念：什么是 “光谱响应度”？

在理解系统前，需先明确核心指标 ——光谱响应度（Spectral Responsivity, R (λ)）：

定义为光电探测器在波长为 λ 的单色光照射下，输出的光电流（I，单位：A）或光电压（V，单位：V）与入射到探测器光敏面的单色光功率（P，单位：W）的比值，单位通常为 A/W（电流响应度）或 V/W（电压响应度）。

二、光谱响应度测试系统的核心组成

系统需实现 “精准控光（输出特定波长、功率的光）” 和 “精准测电（采集探测器输出信号）” 两大功能，典型由 6 大模块构成，各模块协同工作以消除误差：

模块名称	核心功能	关键要求
1. 光源系统	提供覆盖测试波长范围的宽光谱光（如紫外 - 可见 - 近红外、中红外等）	输出稳定（功率波动 < 0.1%）、光谱范围匹配探测器（如测试红外探测器需用黑体光源）
2. 单色仪 / 光谱仪	将宽光谱光 “拆分” 为单色光（仅输出特定波长 λ 的光）	波长精度高（±0.1nm~±1nm）、带宽窄（如 1nm，避免杂散光干扰）
3. 光功率校准模块	实时测量入射到探测器的 “真实单色光功率”（校准入射光强）	需搭载标准探测器（如经国家计量院校准的硅探测器、InGaAs 探测器），确保功率测量精度
4. 样品夹持与温控模块	固定待测探测器，控制测试环境温度（温度会显著影响探测器响应度）	温度控制精度 ±0.1℃，避免机械振动 / 电磁干扰影响信号采集
5. 电信号采集模块	精准测量待测探测器输出的微弱光电流 / 光电压（部分探测器输出电流仅 nA/pA 级）	低噪声（暗电流 < 1pA）、高分辨率（如 16 位 / 24 位 ADC）、宽量程（适配不同探测器输出）
6. 数据处理与控制软件	控制各模块协同工作（如波长扫描、功率调节），自动计算 R (λ) 并生成报告	支持数据拟合、误差分析（如扣除暗电流、背景光干扰）、光谱曲线可视化

三、主要应用场景

光谱响应度是光电探测器的 “核心身份证”，因此系统广泛应用于：

光电器件研发：如优化 CMOS 传感器的像素结构、提升红外探测器的量子效率（需通过响应度曲线验证）；

产品质检与选型：如摄像头模组厂商测试图像传感器的色敏特性（确保红 / 绿 / 蓝通道响应匹配）、光伏行业测试太阳能电池的光谱响应（评估不同波长光的发电效率）；

计量与校准：国家 / 地方计量院利用高精度系统，为企业的 “工作级探测器” 提供校准服务，确保量值溯源；

科研领域：如量子通信中测试单光子探测器的响应波长范围、生物医疗中评估光谱成像探测器的灵敏度。

四、常见测试对象

系统可适配几乎所有 “将光信号转化为电信号” 的器件，包括但不限于：

光电子器件：光电二极管（Si、InGaAs、Ge）、光电三极管、雪崩光电二极管（APD）；

成像器件：CMOS 图像传感器（CIS）、CCD 传感器、红外焦平面阵列（IRFPA）；

能量转换器件：太阳能电池（单晶硅、钙钛矿）、光电化学电池；

特种探测器：单光子探测器（SPAD）、紫外探测器、太赫兹探测器。

五、品牌推荐

光谱响应度测试系统的品牌众多，国内品牌以高性价比和定制化服务见长

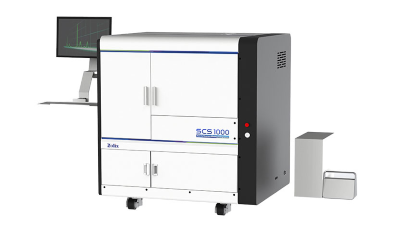

北京卓立汉光仪器有限公司是国内知*的光电仪器制造商，其光谱响应度测试系统产品丰富，如 SCS1000 光谱响应度 / 量子效率测试系统，符合 IEC 60904-8 标准，高稳光源（稳定性＞99%）搭配 Keithley 源表（分辨率 10pA），测值精准可靠；全反射光路无 eschi 色差，可视化监视光路助样品精确定位；自动化程度高，除放样外全流程自动，效率高；光谱范围宽（250-2700nm），适配多类太阳能电池与光电探测器；支持消色差物镜、锁相放大器等选配，扩展性强。适用于多种太阳能电池和光电探测器的测试，在高校、研究所和企业中具有较好的应用前景。
