XY位移调整架卓立汉光

ZOLIX 提供多种规格的XY/XYZ位移调整架，适用于安装多种规格的光学元件，可实现XY/XYZ方向 ±1mm或±3mm位移行程，调节精度0.2mm/转，-A 为分厘卡驱动，调节精度 0.01mm/格。XY/XYZ位移调整架附带一个或两个卡环。兼容多种规格笼式系统。

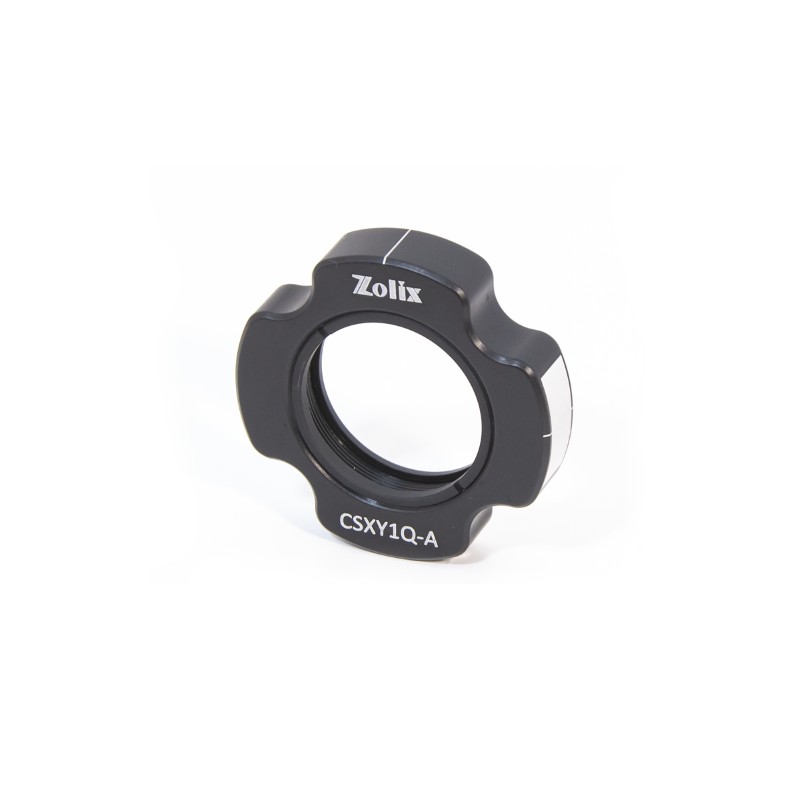

30 mm笼式系统XY位移调整架，带磁性快拆板

· 材质：6061-T6铝合金

· 兼容30mm笼式系统

· 附带1个磁性快拆板

· X、Y方向提供±1mm位移行程

· 光学元件安装方式：单卡环固定

ZOLIX提供的 XY位移调整架兼容30mm笼式系统，通过集成磁性快拆安装板可实现光学元件的快速更换。该调整架采用双M5×0.25调节器驱动，提供垂直方向±1mm行程，位移精度0.25mm/转。其中心配置SM1标准螺纹孔（预装SM1卡环），兼容直径25.4mm的光学元件。调整架正面刻有垂直/水平双轴刻度线，辅助安装定位；快拆板侧面设有元件标记区，便于标识光学元件。CSXY1Q-1为纯笼式结构（底部无接杆接口），笼杆连接通孔均配备侧向锁紧螺丝（需使用2mm六角扳手操作），确保笼板稳固安装；其磁性快拆安装板支持单独采购，便于系统扩展或配件替换。

磁性快拆板

​

· 材质：6061-T6铝合金

· 安装光学元件尺寸：φ25.4mm

· 光学元件安装方式：单卡环固定

· 中心SM1螺纹孔，附带1个SM1R卡环

ZOLIX提供的磁性快拆板适用于安装直径25.4mm的光学元件，通过钕磁铁与440C钢球定位系统实现与XY调整架的精准吸附，支持笼式系统内光学元件的秒级更换。板面刻有高精度十字刻度线及基准标记点，实现快速定位校准；侧面带有元件标识区（可永久性标记光学元件），中心预装SM1卡环，为φ25.4mm光学元件提供径向约束与无损固定。
