zolix笼板

标准笼板

(1)厚度9 mm，安装直径25.4 mm光学元件

·材质：6061 铝合金

·附带2个SM1R卡环

·厚度9 mm

·安装*大厚度5 mm光学元件

此款笼板适用安装 Ø25.4 mm 光学元件，厚度 9 mm，带 SM1 螺纹贯穿孔，附带 2 个 SM1R 固定卡环。底部带 M4 螺纹孔，用于连接接杆，4 个笼杆通孔兼容30 mm 笼式系统，侧面各有 1 个锁紧螺丝，可用 1.5 mm 的六角扳手紧固。

(2)厚度9 mm，安装SM1透镜套筒

此款笼板厚度 9 mm，带 RMS 螺纹贯穿孔，适用安装显微物镜等 RMS 螺纹元件。底部带 M4 螺纹孔，用于连接接杆，4 个同轴杆通孔兼容 30 mm 笼式系统，侧面各有 1 个锁紧螺丝，可用 1.5 mm 的六角扳手紧固。

·材质：6061 铝合金

·RMS贯穿内螺纹(0.800"-36)

·厚度9 mm

·兼容RMS元件和30mm笼式系统

(3)厚度9 mm，RMS内螺纹

此款笼板厚度 9 mm，带 RMS 螺纹贯穿孔，适用安装显微物镜等 RMS 螺纹元件。底部带 M4 螺纹孔，用于连接接杆， 4个同轴杆通孔兼容 30 mm 笼式系统，侧面各有 1 个锁紧螺丝，可用 1.5 mm 的六角扳手紧固。

·材质：6061 铝合金

·RMS贯穿内螺纹(0.800"-36)

·厚度9 mm

·兼容RMS元件和30mm笼式系统

旋转笼板

Zolix 30 mm 旋转笼板可以使整个 30 mm 笼式系统绕中心360 度旋转。其结构由两块同轴板构成，一块用于固定在自由空间中或者 30 mm 笼式系统中，另一块可以使与其连接的同轴组件进行旋转。笼板上刻有分度为 2° 的刻线，可实现手动定位，旋转部分通过挠性抱紧方式锁紧。

·适用于Ø25.4 mm光学元件

·兼容30 mm笼式系统

·可使同轴组件实现360°旋转

30 mm笼式安装板

产品说明

·材质：6061-T6铝合金
·兼容30mm笼式系统
·固定方式：顶丝固定和卡环固定两种

ZOLIX提供的30mm标准笼板兼容30mm笼式系统使用，有矩形和圆形两种形状可供选择，均可兼容30mm笼式系统，其中矩形笼板厚度有4 mm、9 mm、12.5 mm三种，中心孔可根据需求选择SM05、SM1及RMS螺纹，或是直径25.4mm、30.5mm及32mm的光壁孔。圆形笼板可适配SM2内螺纹或直径Ø50.8 mm光壁的孔内，中心光学元件安装孔均为SM1螺纹孔。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺钉，可使用1.5 mm六角扳手紧固笼板。

通用参数

30 mm薄型笼板

·材质：6061-T6铝合金
·SM1螺纹贯穿孔
·兼容30mm笼式系统

ZOLIX提供的30 mm薄型笼板，厚度仅有4mm,其中心安装孔为SM1螺纹贯穿孔，与ZOLIX的SM1光机械件能兼容使用，此笼板底部无M4接杆安装孔，故无法在自由空间中使用，仅能搭配在30mm笼式系统中使用。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固笼板。

30 mm圆形笼板

·材质：6061-T6铝合金
·光学元件固定方式：双卡环固定
·安装光学元件尺寸：Ø25.4mm
·可与2英寸光机械件转接使用

ZOLIX提供的30 mm圆形笼板适用于安装Ø25.4mm的光学元件，圆形同轴板带有30mm笼式系统安装孔，可将30mm笼式系统转接至2英寸光机械件或60mm笼式系统中，其中心安装孔为SM1螺纹，附赠2个SM1螺纹卡环，用于安装光学元件。外形尺寸有SM2外螺纹和Ø50.8mm光壁两种规格，可根据使用场景及需求进行选择。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固笼板。

30 mm笼板，安装直径25.4 mm光学元件

·材质：6061-T6铝合金
·兼容30mm笼式系统
·笼板底部含有M4螺纹孔

ZOLIX提供的30 mm笼板兼容30mm笼式系统使用，用于安装1英寸光学元件。CSP1T-25.4S的光学元件固定方式为光壁孔安装，顶丝固定。CSP1T-25.4AS和CSP1T-25.4A均为卡环固定，其中CSP1T-25.4AS为限位台阶和单卡环固定，CSP1T-25.4A为双卡环固定，卡环为附赠品，已安装至笼板上。笼板底部带有M4螺纹孔，用于安装接杆。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5mm六角扳手紧固笼板。

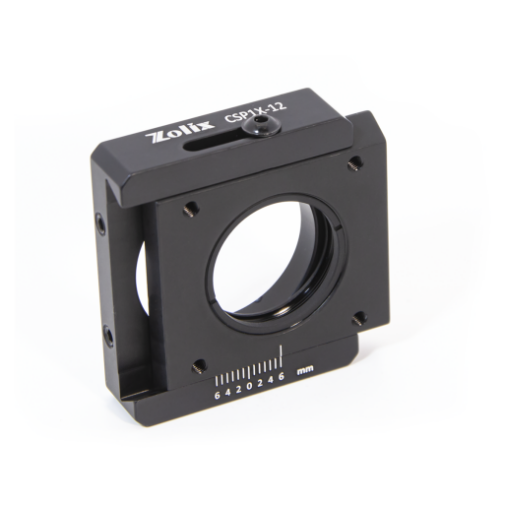

30mm平移式笼板

·材质：6061-T6铝合金
·±6mm可移动行程
·产品正面刻有1mm 分度的刻度线
·光学元件固定方式：卡环固定可选
·兼容30mm笼式系统

ZOLIX提供的平移式笼板兼容30mm笼式系统，适用于光学元件精密对准。其采用双板联动结构：固定板集成四组笼杆安装盲孔，移动板配置对应螺纹孔；固定板底部中央预置M4支撑接杆接口，确保系统刚性。适配Ø25.4mm光学元件，±6mm大行程调节能力配合正面1mm分度刻度（精度±0.1mm），实现亚毫米级光路校准。
