从原理到选购：一文读懂国产条纹相机的核心技术优势

一、 条纹相机基础知识：洞悉瞬态世界的核心工具

在超快科学领域，许多物理、化学与生物过程的发生时间仅为 “皮秒级”（1 皮秒 = 10 秒）—— 相当于光在真空中传播 0.3 毫米的时间。要捕捉这类 “转瞬即逝” 的现象，普通相机（毫秒至微秒级时间分辨）完全无能为力，而条纹相机正是为解决这一难题而生的专*仪器，被誉为 “时间显微镜”。

1.1 条纹相机的核心工作原理：将 “时间” 转化为 “空间”

条纹相机的本质是通过光电转换与电子束扫描，将 “时间维度” 的光信号变化转化为 “空间维度” 的条纹图像，*终实现高时间分辨的测量。其核心流程可分为 4 步：

1. 光信号入射与光电转换：待测的超短光脉冲（如荧光、激光脉冲）首先通过光学狭缝进入仪器，照射到 “条纹管” 的光阴极上。光阴极在光照射下会释放光电子（光电效应），且光电子的数量与入射光的强度成正比，实现 “光信号→电子信号” 的转换。

2. 电子束扫描偏转：释放的电子束会进入 “偏转系统”—— 该系统由高频电场驱动，能根据时间线性改变电场强度。当电子束穿过偏转系统时，不同时刻到达的电子会向不同方向偏转（早到的电子偏转角度小，晚到的偏转角度大），从而将 “时间差异” 转化为 “空间位置差异”。

3. 信号增强（可选）：为探测微弱光信号，部分条纹相机会集成 “微通道板（MCP）”。电子束经过 MCP 时会发生雪崩式倍增（增益可达 10³-10倍），大幅提升信号强度，满足弱光瞬态过程的测量需求。

4. 成像与记录：经过偏转和增强的电子束*终轰击到荧光屏上，激发出荧光条纹 —— 条纹的 “水平位置” 对应光信号的 “时间”，“亮度” 对应光信号的 “强度”。*后由科研级 CCD/CMOS 相机记录条纹图像，再通过软件反推得到 “光强 - 时间” 曲线，完成瞬态过程的解析。

1.2 条纹相机的核心技术特点

与传统成像或测量仪器相比，条纹相机的核心优势集中在 “时间分辨” 与 “多维度关联测量” 上，具体可概括为 3 点：

 超高时间分辨能力：这是条纹相机的核心竞争力，主流产品时间分辨可达皮秒级（ps） ，高端型号甚至能突破 100 飞秒（fs，1fs=10秒），可捕捉超短激光脉冲、荧光寿命、等离子体发光等极快过程。

 高空间分辨与宽光谱响应：在时间分辨之外，条纹相机还具备微米级（μm）的空间分辨能力，可同时记录空间分布；同时通过更换不同类型的光阴极，光谱响应范围可覆盖紫外（UV，如 200nm）、可见光（VIS）到近红外（NIR，如 900nm），适配不同波长的瞬态信号测量。

 多参数关联测量：条纹相机并非孤立仪器 —— 它可与显微镜、光谱仪等设备联用，实现 “空间 - 时间 - 强度”“光谱 - 时间 - 强度” 的多维关联测量，例如与光谱仪联用后，能同时获取超短过程的光谱变化与时间演化（即 “时间分辨光谱”）。

1.3 条纹相机的主要应用领域

条纹相机是超快科学研究的 “刚需工具”，广泛应用于材料科学、化学、物理、光电子等领域，典型场景包括：

 基础科研领域：超快化学发光 / 物理发光测量、等离子体瞬态过程（如核聚变相关的等离子体发光）、汤姆逊散射、自由电子激光脉冲诊断等。

材料科学领域：半导体材料的时间分辨光致发光（PL）谱、钙钛矿材料的载流子寿命测量、瞬态吸收谱（研究材料激发态动力学）、时间分辨拉曼光谱（分析分子结构动态变化）。

光电子与通讯领域：超短激光技术（脉冲宽度测量）、光通讯器件的响应速度测试、量子器件的瞬态性能表征。

生物与化学领域：荧光寿命成像（研究生物分子相互作用）、超快酶反应动力学、化学反应中间体的瞬态监测。

二、 卓立汉光 T-lab 系列：让条纹相机走进普通实验室

传统条纹相机往往存在 “操作复杂、价格高昂、适用场景单一” 的问题，仅能在高端实验室中应用。而卓立汉光T-lab 系列通用型条纹相机通过技术集成与优化，打破了这一壁垒，实现了条纹相机的 “通用化”，让更多普通科研团队能用上高性能的瞬态测量工具。

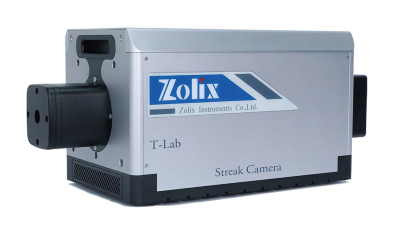

2.1 产品简介： “通用型” 瞬态测量解决方案

卓立汉光T-lab 系列条纹相机 集成了 “单次触发扫描” 与 “高频扫描” 两大模块，既支持单次超短脉冲（如皮秒激光）的测量，也能应对高频重复信号的监测；同时配合光谱测试系统，可直接实现 200nm-900nm 宽光谱的时域光谱测量，无需复杂的二次开发，真正做到 “开箱即用”，推动条纹相机从 “高端专用设备” 走向 “普通实验室常规工具”。

2.2 核心技术特性：兼顾性能与易用性

卓立汉光 T-lab 系列在保留条纹相机核心优势的基础上，针对普通实验室的需求做了多项优化，核心特性可概括为 6 点：

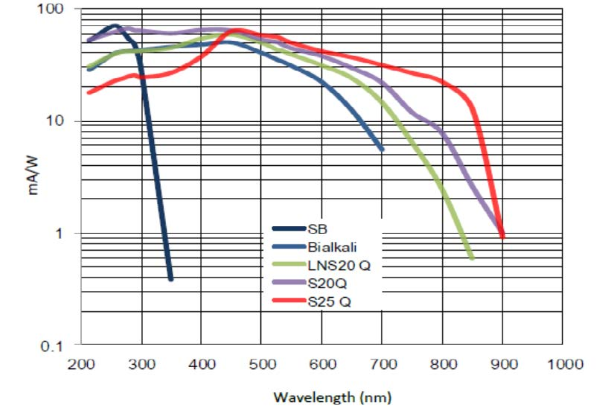

1. 宽光谱 + 高时空分辨，覆盖多场景需求：光谱响应范围覆盖 200nm-900nm（UV-VIS-NIR），支持 S20（200-900nm）、BK（200-700nm）、S25（350-900nm）等多种光阴极选择；时间分辨能力领先 —— 高端型号（ST10）条纹管时间分辨≤2ps（*低可达 400fs），空间分辨＞50lp/mm，满足绝大多数超快过程的测量需求。

2. 双扫描模式集成，灵活适配不同信号：首次将 “单次触发扫描” 与 “高频扫描” 模块集成于一体：单次模式适用于不可重复的瞬态信号（如单次放电、突发发光），高频模式（*高 200MHz，ST10 型号）适用于重复频率高的信号（如高频激光脉冲），无需更换模块即可切换场景。

3. 超高灵敏度，捕捉微弱瞬态信号：采用 “双级联 MCP 增强器”（可选），信号增益可达 10³-10倍，可有效探测弱光信号（如微弱荧光、低强度等离子体发光）；同时搭配科研级大面阵制冷型 CCD/CMOS 相机，具备 16bit 输出精度与＞10000:1 的动态范围，避免信号饱和或噪声干扰。

4. 光谱仪无缝联用，提供完整解决方案：针对时间分辨光谱研究，T-lab 系列设计了专属适配方案 —— 通过独有设计的底板，可实现条纹相机与光谱仪的快速对焦（焦面二维调节），直接构建 “超快时间分辨光谱系统”，支持从皮秒（ps）到秒（s）量级的宽范围时间分辨光谱测试，无需额外定制光路。

5. 主流核心部件，保障性能与稳定性：条纹管（采用 Photochron-5 型高频管，扫描频率＞200MHz）、MCP 增强器、CCD 读出模块等核心部件均选用行业主流厂家的成熟产品，既确保了优异的性能（如时间分辨、信号增益），又保障了量产的稳定性与一致性，降低后期维护成本。

6. 专*软件集成，降低操作门槛：配套 “TLab-Streak Camera” 64 位软件，实现 “相机 + 光谱仪” 的一体化控制，界面流程清晰，无需专*编程基础即可操作；同时具备丰富的数据处理功能：条纹图像增强、曲线平滑、3D 图像显示、任意维度切片，以及时间衰减曲线提取、荧光寿命拟合等，直接输出可用于论文的分析结果。

2.3典型应用场景：覆盖多学科科研需求

基于上述性能，卓立汉光 T-lab 系列可直接应用于绝大多数超快科学研究场景，尤其适配普通实验室的常见需求，包括：

 超快发光测量：超快化学发光、物理发光、放电过程、闪烁体发光；

 材料光谱动力学：半导体 / 钙钛矿材料的时间分辨 PL 谱、瞬态吸收谱、时间分辨拉曼光谱；

 光电子与激光技术：超短激光脉冲宽度测量、光通讯器件响应测试、量子器件瞬态性能表征；

 基础物理研究：等离子体发光、汤姆逊散射、自由电子激光脉冲诊断。

条纹相机作为超快科学的 “时间显微镜”，是揭示瞬态过程本质的核心工具；而卓立汉光 条纹相机通过 “性能集成化、操作简易化、应用通用化” 的设计，打破了传统条纹相机的使用壁垒，让高时间分辨测量技术真正走进普通实验室。无论是材料科学的载流子寿命研究，还是化学领域的超快反应动力学分析，卓立汉光都能提供高性价比的解决方案，助力科研人员实现 “超快梦想”。
