关于Z扫描系统的基本原理和应用

超快光谱Z扫描技术是一种结合超快激光脉冲和非线性光学效应的实验方法，常用于表征材料的光学非线性特性及其动态过程。

导语

在纳米材料的世界里，量子点因其独特的光电特性被誉为“未来光电子技术的基石”。科研团队在《The Journal of Physical Chemistry》发表的研究中，通过Z扫描技术精准“解码”了不同溶剂对硫化铅（PbS）量子点非线性光学性质的调控机制，为高性能光子器件的设计开辟新思路！

研究亮点

1. 溶剂的“隐形之手”

甲苯、正己烷、四氯化碳三种分散剂中，甲苯分散的PbS量子点晶体结构*完美（HRTEM图像显示无晶格畸变），非线性折射系数γ高达-2.377×10 cm/W，性能碾压其他溶剂！

2. Z扫描技术：非线性光学的“精准标尺”

飞秒激光+单光束Z扫描（图4-9），同步捕捉非线性吸收与折射，揭示激光功率与溶剂协同影响量子点性能的深层规律。

3. 突破性发现

高功率下（5 mW），四氯化碳分散的量子点因晶格畸变导致Z扫描数据失真，而甲苯样品仍稳定输出可靠结果，验证材料均匀性对测量至关重要。

Z扫描装置：如何“透视”量子点的光学密码？

工作原理

• 双模式：通过开孔（测吸收）和闭孔（测折射）探测器，仅需移动样品位置（Z轴），即可提取非线性系数β和γ（图4a）。

• 飞秒激光（脉宽130 fs，重复频率76 MHz）确保超快时间分辨率，避免热效应干扰，数据更纯净。

技术优势

高灵敏度：在低至1 mW功率下仍能捕捉微弱非线性信号（图7），适配纳米材料低功耗特性。

抗干扰设计：通过对照实验排除溶剂本身影响（如甲苯单独测试无信号），确保数据仅反映量子点特性。

关键数据：溶剂与功率的“博弈”

非线性折射系数γ

功率影响

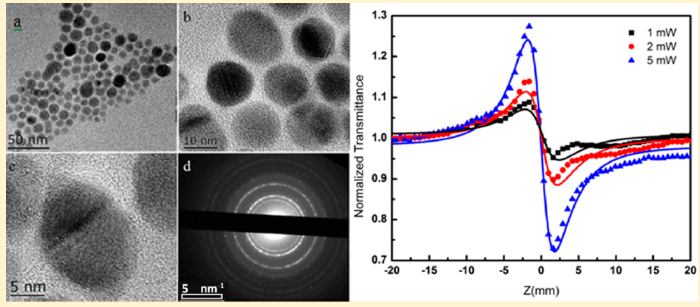

• 甲苯样品：功率从1 mW升至5 mW，γ保持稳定（图5），验证其结构稳定性。

• 四氯化碳样品：功率≥2 mW时，Z扫描曲线严重畸变（图6），数据不可靠。

为什么甲苯是“*优解”？

• 甲苯分子与量子点表面作用温和，促进均匀成核，减少晶格缺陷（HRTEM图1 vs 图2/3），为非线性效应提供完美载体。

应用前景：从实验室到产业

光开关与调制器：高γ值的甲苯分散量子点可制成低功耗、高速响应的全光开关，提升光通信速率。
非线性光子器件：与光纤或硅基芯片集成，开发超紧凑光频转换器、光学限幅器等。
精准检测：Z扫描技术为纳米材料光学特性提供标准化评测方案，助力新材料研发。

挑战与突破

测量陷阱：高功率激光可能激发热效应或晶格畸变（如四氯化碳样品），导致数据失真。

解决方案：

1. 优选分散剂：甲苯兼顾结构稳定与测量准确性。

2. 功率适配：根据材料特性选择激光功率，平衡信噪比与干扰风险。

总结与展望

Z扫描技术如同一把“光学手术刀”，精准剖析了溶剂与量子点性能的关联。未来，团队计划拓展该技术至其他纳米材料（如钙钛矿量子点），并探索量子点-光子晶体集成器件，推动光电子技术的实用化进程。

论文信息：Hui Cheng et al., J. Phys. Chem. C (2015)

卓立汉光*新推出了MAPS-Zscan系列测量三阶光学非线性的Z扫描系统，系统集成度高，占地面积小，软件采取全电动化设计，一键全自动测量，可用于下述应用实验中，欢迎垂询。

1.材料表征

• 非线性材料研究：如半导体（GaAs、ZnO）、有机材料、二维材料（石墨烯、过渡金属硫化物）的非线性响应。

• 纳米光子学：探测等离激元共振、量子点、纳米结构的非线性增强效应。

• 超快动力学：研究电子激发弛豫、相干声子振荡、等离子体振荡等超快过程。

2. 光学器件设计

• 自聚焦/自散焦材料：用于光束整形、光学限幅器、光开关等器件开发。

• 光存储与光通信：评估材料在高速光信号处理中的非线性特性，如全光开关的响应速度。

3. 生物医学应用

• 多光子成像：双光子吸收特性可用于活体组织成像，提高成像深度和分辨率。

• 光动力治疗：研究光敏剂的三重态激发效率，优化治疗参数。
