卓立汉光光源附件

卓立汉光的GLORIA 系列光源输出光束为平行光，当光源在具体应用中，通常需要搭配不同的配件，以满足不用的应用场合。如可能需要调整光源的方向、强度等，就可能需要选择光纤、滤光片、光阑等等附件。
卓立汉光提供多种多样的附件供选择。针对光源类型不同，通常需要选择对应口径的配件。各种配件之间也可以任意组合搭配。
卓立汉光的GLORIA 系列光源输出接口口径均为59mm。

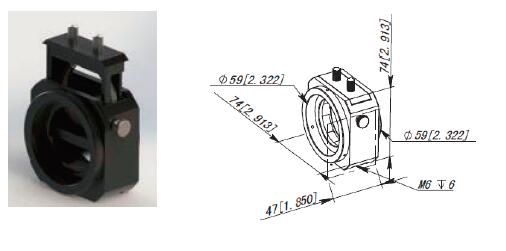

透镜组件
透镜组件（包含透镜及安装座）
用于GLORIA 系列光源的会聚。如果多种光源附件累加应用，可以直接用3 个M3 锁紧钉来锁紧；在其它应用场合，可以用M6 螺钉来固定安装本透镜组件。 可调空间密封管

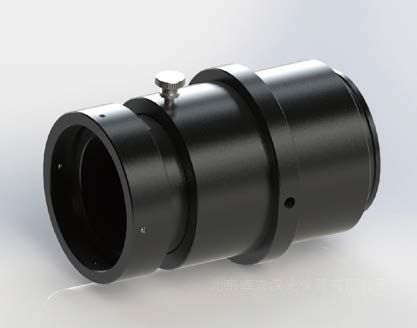

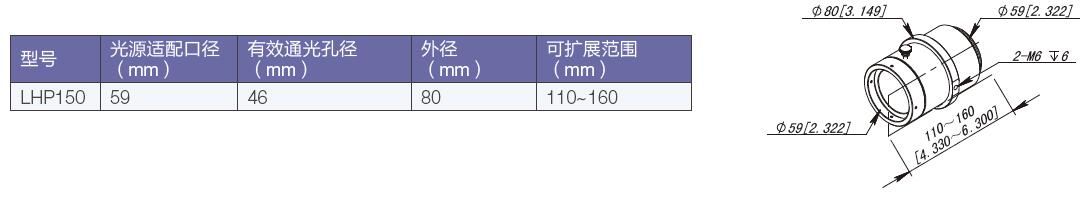

在实际应用中，有时候需要将光源输出光路封闭起来或者改变透镜的安装位置，如将光源与光谱仪之间的光路封闭起来，避免光源输出影响到其它环境，就需要配置可调空间密封管。卓立汉光提供了一系列的密封管，用于不同的应用场合。 LHP150 用于封闭光源输出光路，适合于光源已安装150mm 焦距透镜的光源输出。
LHP150 一端可以安装在光源输出口，另一端可以安装LLM50.8 透镜安装座，用于改变透镜的安装位置。

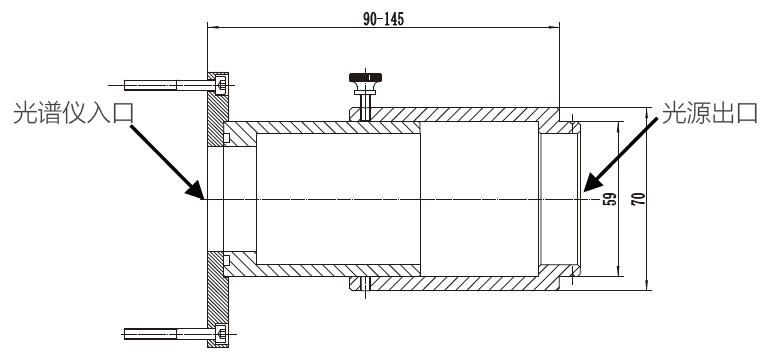

TLS-F1



用于封闭GLORIA 光源与Omni-λ 光谱仪之间的光路。

适合于光源已安装150mm 焦距透镜的光源输出，兼容光谱仪安装或无安装SD 滤光片轮。

型号	光源适配口径 （mm）	有效通光孔径 （mm）	外径 （mm）	可扩展范围 （mm）
TLS-F1	59	46	70	90~145

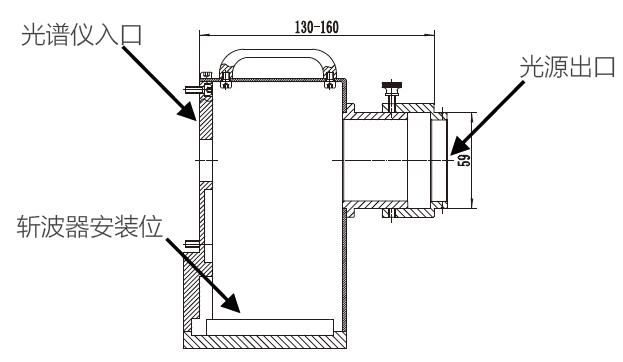

TLS-F2



型号	光源适配口径 （mm）	有效通光孔径 （mm）	外径 （mm）	可扩展范围 （mm）
TLS-F2	59	46	--	130~160

用于封闭GLORIA 光源与Omni-λ 光谱仪之间的光路。

适合于光源已安装150mm 焦距透镜的光源输出。同时预留了SR540 斩波器的安装位置。

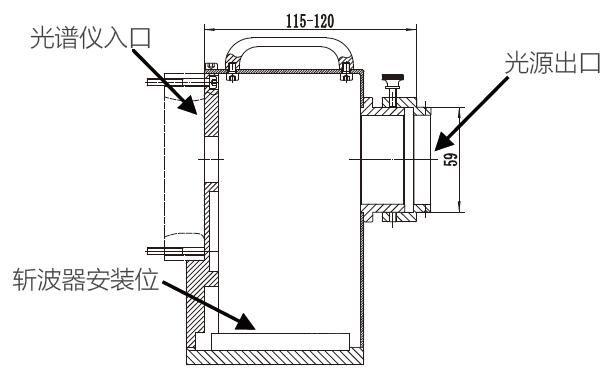

TLS-F3



型号	光源适配口径（mm）	有效通光孔径（mm）	外径（mm）	可扩展范围（mm）
TLS-F3	59	46	--	115~120

用于封闭GLORIA 光源与Omni-λ 光谱仪之间的光路。

适合于光谱仪安装SD 滤光片轮，光源已安装150mm 焦距透镜的光源输出。同时预留了SR540 斩波器的安装位置。

TLS-F5

型号	光源适配口径（mm）	有效通光孔径（mm）	外径（mm）	可扩展范围（mm）
TLS-F5	59	46	--	160~175

注意：TLS-F1到TLS-F5只适合于Omni-λ系列光谱仪的手动狭缝，不能用于电动狭缝。

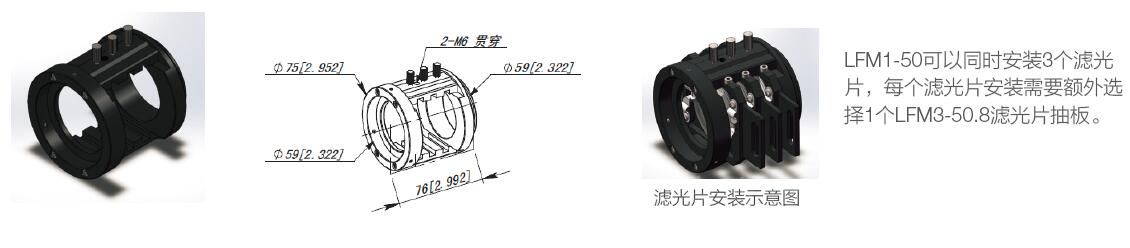

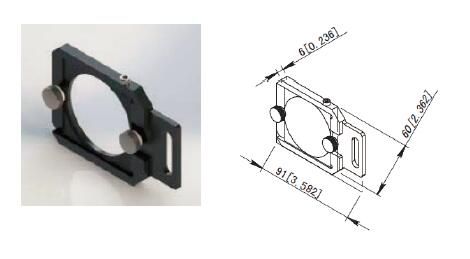

滤光片座
可安装长波通滤光片、短波通滤光片、中性密度滤光片或其他滤光片，改变光源输出的光谱范围或强度。滤光片固定架分为开放式和密封式2 种。
开放式滤光片固定架，可以方便更换50×50mm 方形或直径50mm 圆形的滤光片。
LFM1-50：50mm开放式滤光片座
LFM2-50：50mm封闭式滤光片座
LFM2-50只能安装一个滤光片（方形、圆形）。
LFM3-50.8：50.8mm开放式滤光片座抽板 型号规格说明


型号	接口法兰尺寸（mm）	有效通光口径（mm）	适配滤光片尺寸（mm）		说明
			口径	*大厚度
LFM1-50	59	46	——	——	开放式，*多可安装3块滤光片，需要额外配置LFM3-50.8
LFM2-50	59	46	φ50、φ50.8 50X50，50.8X50.8	10	密封式，只能安装1块滤光片
LFM3-50.8	——	46			用于LFM1-50中安装滤光片

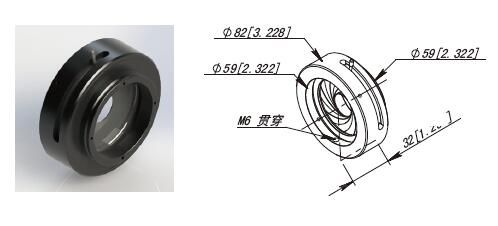

可调光阑
在光源应用中，用户有时需要随时调整光斑的大小和强度，为此卓立汉光专门设计了可调光阑。您可以通过调光阑对光源的光强和光斑大小进行任意调节，且两端可自由连接其它附件。 请注意，当光源功率在200W 及以上时，需要在可调光阑前面安装滤光片，以便滤除红外部分，以免过热对可调光阑造成损伤。

型号	光源适配口径（mm）	光圈调节范围（mm）	长度（mm）	模式
LMI50	59	2~50	32	手动

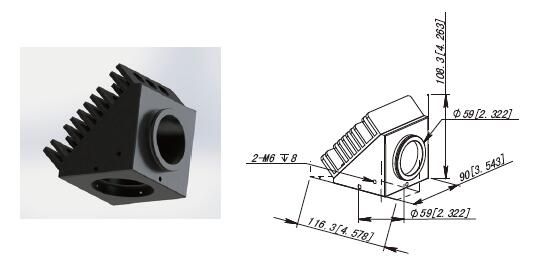

光束转向组件

可以对光束进行 90 度转折，适用波段为紫外到可见光波段。 如果需要单独反射某个特定波段，可在接口上安装相应滤光片。

型号	适配 口径(mm)	有效 口径(mm)	光谱 范围(mm)	反射镜尺寸		模式
				直径(mm)	厚度(mm)
LBT46	59	46	UV-Vis	80	5	反射镜可以更换

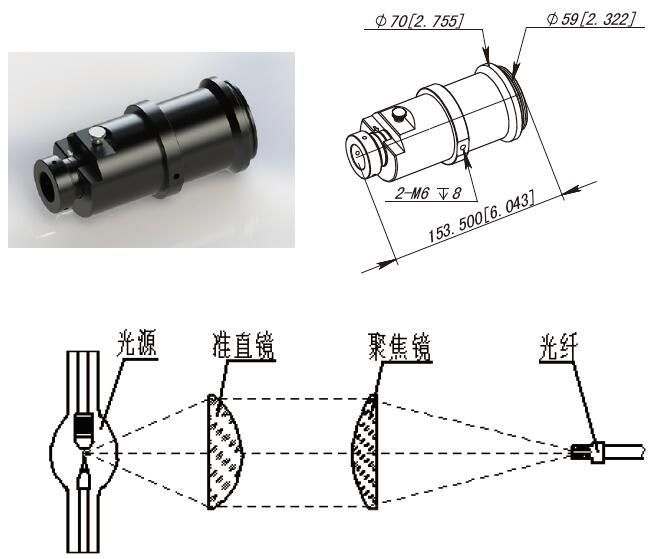

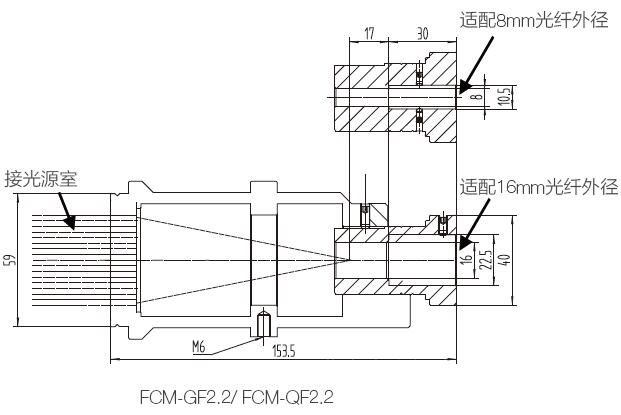

光纤与光源耦合

将光源输出的平行光会聚耦合进光纤。

型号	光源适配口径 （mm）	准直镜外径尺寸 （mm）	聚焦镜	适用的光纤束
FCM-GF2.2	59	50.8	F/2.2 玻璃	玻璃光纤，8mm适配，16mm适配
FCM-QF2.2	59	50.8	F/2.2 石英	石英光纤，8mm适配，16mm适配

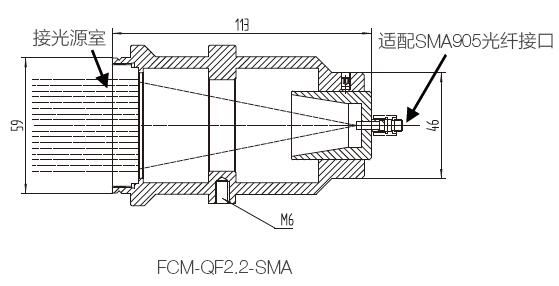

FCM-QF2.2- SMA	59	50.8	F/2.2 石英	石英光纤， SMA905接口
