基于钙钛矿材料的液晶显示与X射线成像技术的未来发展

近日，浙江大学材料学院叶志镇院士团队在高光效、高稳定钙钛矿复合结构方面取得重要进展，研究成果以“Highly efficient and ultra-stable CsPbBr3 composites for LCD devices and X-ray imaging”为题发表在国际知*学术期刊Journal of Materials Chemistry C (doi：10.1039/d3tc04701f)上。浙江大学为该论文*一单位，王朋博士、王昭宇博士、朱美怡博士为共同*一作者，叶志镇院士、何海平教授、樊超博士为共同通讯作者。

钙钛矿量子点是一种具有优异光学性能的零维半导体结构，其具有高量子产率、可调控的发光波长、*高的缺陷容忍度等优点，在照明、显示、成像等应用领域具有*高的商业价值。然而，由于量子点的尺寸在纳米量级，表面缺陷对量子点的光学性能影响很大。表面缺陷的富集会导致量子点荧光淬灭，并且影响其稳定性。因此，表面钝化和封装对实现高光效、高稳定性的钙钛矿量子点至关重要。

有鉴于此，王朋博士等联合开发了一种改良的固态煅烧方法，实现了钙钛矿量子点表面钝化和封装一体化，提升了固态煅烧制备钙钛矿量子点的光效和光、热稳定性，并进一步将这些量子点应用于宽色域液晶显示和高灵敏度X射线探测中。

该工作通过用3-（癸基二甲基铵）-丙烷磺酸盐内盐（DPSI）钝化CsPbBr3量子点表面，并进一步用二氧化硅模板（MS）封装这些量子点，获得了具有93.2%高光致发光量子产率的超稳定CsPbBr3-DPSI/MS纳米复合材料。在苛刻的协同老化条件下（温度60℃，湿度90%RH，功率密度3500 W/m2的蓝光照射）保存1000小时后，CsPbBr3-DPSI/MS仍然保持其初始光致发光强度的90%。该工作在不同时间尺度下观测了有/无DPSI钝化量子点的发光寿命，发现DPSI钝化可以有效抑制钙钛矿浅能级缺陷，可以有效提升钙钛矿量子点激子复合效率。

这些CsPbBr3-DPSI/MS材料与KSF荧光粉共同作用在液晶显示器的背光模块中，可以实现111.7%NTSC的宽色域显示性能。此外，这些CsPbBr3-DPSI/MS材料表现出优异的X射线探测性能，实现了16 lp/mm的X射线成像空间分辨率和339 nGyair/s的低检测极限。

DPSI钝化抑制浅能级缺陷提升量子点光效

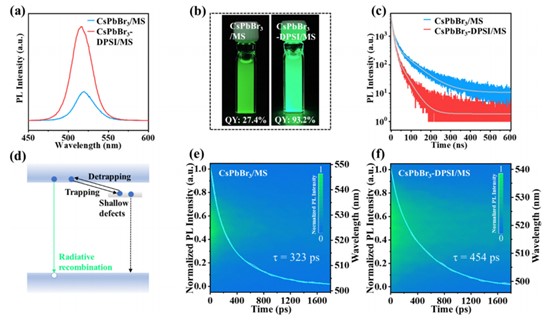

以上图中可见，CsPbBr3-DPSI/MS复合材料的荧光量子产率提高到了93.2%。在405nm的飞秒激光激发下，条纹相机获取得到的图像表明，CsPbBr3-DPSI/MS平均寿命从323ps（钝化前）增加到454ps，这也证实了DPSI在钙钛矿量子点表面的有效钝化作用。

配置推荐

关于本文中准二维钙钛矿复合材料的测试部分，超快时间分辨光谱数据使用卓立汉光公司的ST-10条纹相机获得，稳态瞬态荧光光谱数据采用OmniFluo900稳态瞬态荧光光谱仪获得。

ST-10条纹相机时间分辨率可达到5ps，可匹配多种焦长光谱仪，快速追踪超快发光的动力学过程。OmniFluo900为模块化搭建结构，通过搭配不同的光源、检测器和各类附件，为紫外/可见/近红外发光测试提供综合解决方案，也为钙钛矿发光器件、钙钛矿光伏器件及钙钛矿量子点的研发提供有利工具。

条纹相机超快时间分辨系统            OmniFluo900系列稳态瞬态荧光光谱仪

免责声明

北京卓立汉光仪器有限公司公众号所发布内容（含图片）来源于原作者提供或原文授权转载。文章版权、数据及所述观点归原作者原出处所有，北京卓立汉光仪器有限公司发布及转载目的在于传递更多信息及用于网络分享。

如果您认为本文存在侵权之处，请与我们联系，会*一时间及时处理。我们力求数据严谨准确，如有任何疑问，敬请读者不吝赐教。我们也热忱欢迎您投稿并发。
