广西大学林涛团队：高效零维无铅钙钛矿闪烁体用于X射线成像

近日，广西大学物理科学与工程技术学院林涛博士团队提出了一种新的常温液相方法实现了零维无铅类钙钛矿单晶(Cs3Cu2X5 (X = Cl, I))的快速结晶。这一类晶体被用于构造高效的闪烁体，并用于实现X射线成像探测。

闪烁体材料在医疗诊断、核物理和安全检测等领域中具有重要应用。传统闪烁体如碘化铯（CsI）和掺铈钇铝石榴石（LYSO）虽然性能优异，但其合成条件苛刻，成本高昂。近年来，铅基钙钛矿纳米晶体（如CsPbX3）因其低成本、低温合成性和优异的光电性能被视为潜在替代材料。然而，铅的毒性和材料本身的不稳定性限制了其广泛应用。

针对上述挑战，广西大学物理科学与工程技术学院林涛博士团队研究人员探索采用采用无铅的铜(I)卤化物构造新型闪烁体。与纳米晶体相比，单晶铜(I)卤化物单晶在结构缺陷密度低、发光光子散射效应小等方面具有显著优势，这对实现低剂量高分辨率X射线成像至关重要。该工作以“Fast solution-phase growth of centimeter-sized Cs3Cu2X5 (X = Cl, I) single crystals for high-performance scintillators”为题发表在期刊Journal of Materials Chemistry C上。

研究团队分别采用了甲酸辅助的改进溶液冷却（STL）法和油酸辅助的逆温度结晶（ITC）法来合成Cs3Cu2Cl5和Cs3Cu2I5单晶。通过精心选择溶剂、添加剂和温度控制策略，成功在24小时内合成出厘米级的高质量单晶。这些单晶在光学和闪烁性能方面表现优异，尤其是在X射线成像测试中展现出高吸收效率和明亮的辐射发光（RL）。

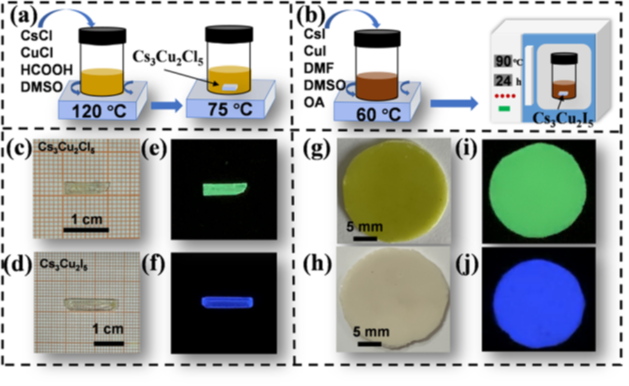

图1. (a) Cs3Cu2Cl5单晶和(b) Cs3Cu2I5单晶的合成过程。(c) Cs3Cu2Cl5单晶和(d) Cs3Cu2I5单晶形貌。在302 nm紫外光照射下(e) Cs3Cu2Cl5单晶和 (f) Cs3Cu2I5单晶照片。(g) Cs3Cu2Cl5-PMMA薄膜和(h) Cs3Cu2I5-PMMA薄膜外观。302 nm紫外照射下(i) Cs3Cu2Cl5-PMMA薄膜和 (j) Cs3Cu2I5-PMMA薄膜荧光效果。

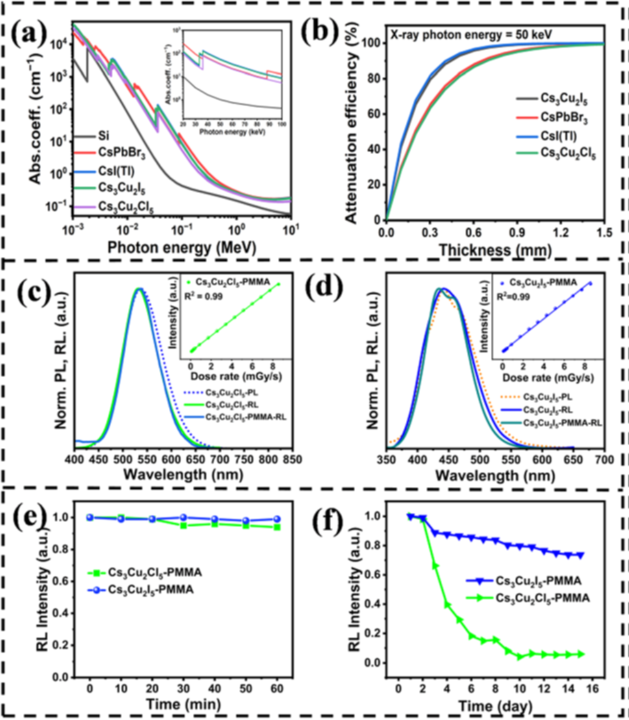

图2. (a) Cs3Cu2Cl5、Cs3Cu2I5、CsPbBr3、硅（Si）和CsI(Tl)的吸收系数曲线与光子能量的关系。(b) Cs3Cu2Cl5、Cs3Cu2I5、CsPbBr3和CsI(Tl)在50 keV X射线下的衰减效率；(c) Cs3Cu2Cl5和(d) Cs3Cu2I5的光致发光（PL）光谱、放射光致发光（RL）光谱。(e) 连续X射线辐照的稳定性。(f) 暴露于空气后的稳定性。

基于这些高性能单晶，研究团队成功制备了均匀的闪烁屏，空间分辨率高达6.5线对/毫米。研究结果显示，Cs3Cu2Cl5和Cs3Cu2I5单晶有望成为新型低成本、高性能的绿色和蓝色闪烁体，适用于实际X射线成像。该研究为快速合成适用于实际应用的Cs3Cu2X5单晶提供了重要指导。

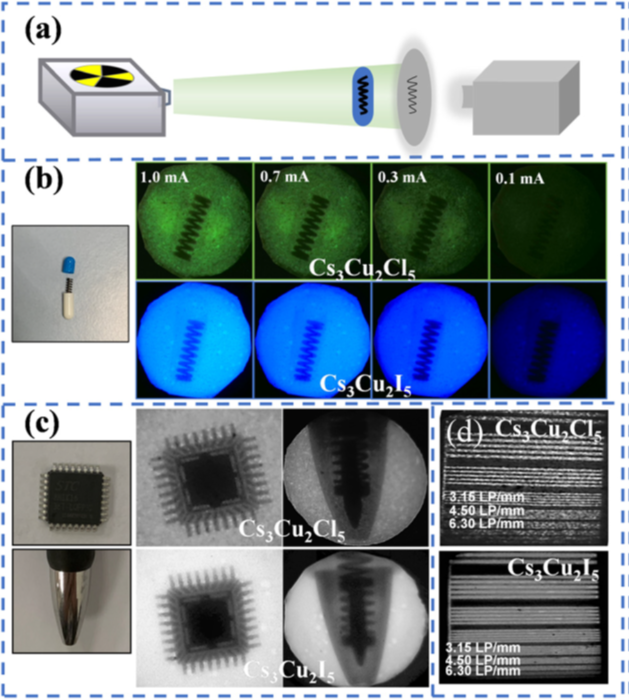

图3. (a) X射线成像系统示意图。 (b)、(c) 使用Cs3Cu2Cl5-PMMA薄膜和Cs3Cu2I5-PMMA作为闪烁体拍摄的X射线成像图像。(d) X射线成像的空间分辨率测量结果 。

关于此文章的更多细节请查看原文链接：

DOI: 10.1039/d3tc03871h

配置推荐

文中X射线辐射发光（RL）数据采用卓立汉光公司的OmniFluo990稳态瞬态荧光光谱仪上配置X射线辐射发光样品仓测试得到。第二代X射线辐射发光样品仓具有以下特点：

·满足国标《低能射线装置放射防护标准》（GBZ115-2023）的要求的整机设计方案，为实验安全护航。

·提供光管控制，辐射表控制功能，无需实验人员监测，即可完成长时间的，复杂的实验方案。

·反射和透射式光谱测试可选，预留温控台和定制积分球空间，可实现变温测试和辐射发光强度测试。

OmniFluo990 & X 射线辐射发光样品仓

免责声明

北京卓立汉光仪器有限公司公众号所发布内容（含图片）来源于原作者提供或原文授权转载。文章版权、数据及所述观点归原作者原出处所有，北京卓立汉光仪器有限公司发布及转载目的在于传递更多信息及用于网络分享。

如果您认为本文存在侵权之处，请与我们联系，会*一时间及时处理。我们力求数据严谨准确， 如有任何疑问，敬请读者不吝赐教。我们也热忱欢迎您投稿并发表您的观点和见解。
